要实现亚克力板切割平整，核心在于选对切割工具并匹配板材厚度，同时严格控制进给速度和冷却方式。无论是使用激光切割机、精密推台锯还是钩刀手工切割，只要掌握刀具齿形、转速与支撑方式，就能彻底告别崩边、熔边和尺寸误差，满足高精度展示与装配需求。
切割不平整的常见痛点
崩边与缺口
普通锯片齿形过大或推进过快会直接撕裂板材边缘，造成细小缺口。尤其浇注型亚克力脆性较强，一旦受力不均便出现锯齿状崩口。
熔边与发白
激光功率过高或锯片摩擦生热未及时冷却，会导致切缝处熔化再凝固，形成难看的熔瘤。而挤压型板材受热后内部应力释放，切割面会呈现雾状发白，严重影响透光率。
尺寸偏差与斜边
手工切割时刀具不垂直、台面支撑不足，或数控设备未校准，都会导致切面倾斜，拼装出现明显缝隙，无法满足高精度结构件的要求。
工具选型与参数对照
不同切割方式对平整度、效率和成本影响极大，选型需结合板材厚度与批量大小。下表列出常用切割方式的适用场景与技术指标。
| 切割方式 | 适用厚度(mm) | 切割精度 | 切割面质量 | 适合批量 |
|---|---|---|---|---|
| 激光切割 | 1-25 | ±0.1mm | 光滑、火焰抛光效果 | 小批量、复杂形状 |
| 精密推台锯 | 2-50 | ±0.3mm | 细密锯纹、可抛光 | 中大批量直线切割 |
| CNC雕刻机铣刀 | 2-100 | ±0.05mm | 极光滑、可倒角 | 高精度、多维加工 |
| 钩刀手工切割 | ≤5 | ±0.5mm | 需掰断后刮平 | 极少量、无电源场合 |
| 高压水刀切割 | 5-200 | ±0.2mm | 无热影响、磨砂边 | 厚板、异形件 |

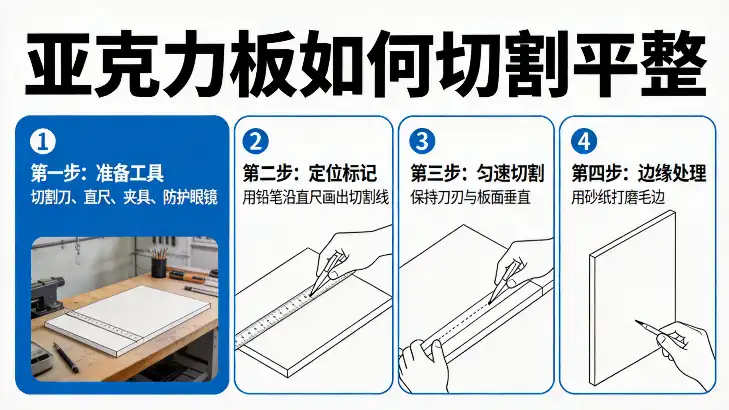

实现平整切割的关键步骤
- 先根据板材厚度和形状复杂程度选定切割工具，并确认锯片或铣刀齿形为亚克力专用，齿数密集、前角为负角。
- 将板材平放于工作台面，底部垫中密度纤维板或泡沫板，保证全程支撑，避免悬空振动。
- 使用激光或锯切时，开启压缩空气或冷却液，将切割热量即时带走，防止熔边。
- 直线切割时固定导向尺，匀速推进，切忌停顿；曲线切割则降低进给速率，确保刀具稳定。
- 切割完成后，用刮刀或火焰抛光机轻修边缘，即可获得晶莹剔透的平整切面。
不同应用场景的解决方案
广告标识与展示道具
标识字壳、展架层板对边缘光洁度要求极高，任何崩边在背光下会被放大。推荐采用激光切割或CNC铣削，一次成型无需后处理，实现无缝粘接，降低人工打磨成本。
工业设备面板与防护罩
设备面板常有密集开孔，且尺寸精度直接影响装配。采用精密推台锯配合钻铣加工，可保证板面平整无划伤，并满足±0.3mm以内的装配公差，减少返工报废。
电子产品视窗与镜片
视窗类产品厚度薄、形状复杂，切割面必须完全透明且无应力集中。使用紫外激光切割或高转速CNC雕刻，可避免热影响区，确保光学级透光率与抗冲击强度。
实验室与医疗洁净设备
洁净室内使用的隔板、手套箱视窗，切割时不能产生粉尘或化学残留。高压水刀切割与高精度激光切割，可实现无毛刺、无粉尘的切面，符合GMP洁净标准。
艺术装置与家具
大型艺术摆件或透明家具，需要长距离平滑曲线。五轴CNC雕刻可完成3D曲面切割，边缘光滑适合直接使用，无需二次打磨，完美呈现设计意图。
选型与维护要点
- 浇注型亚克力比挤压型更适合激光切割，熔边更少，但价格略高，需根据项目预算和透明度要求选择。
- 锯片每使用8小时应检查锋利度，钝锯片会大幅增加崩边概率，并导致电机过载。
- 激光切割时氧气辅助可提高光洁度，但氮气切割边缘更透明，需根据最终效果选择辅助气体。
- 手工切割务必使用专用钩刀，每刀划深板厚的1/3以上，沿划线准确掰断，再用修边器刮平。
总结
亚克力板切割平整的核心在于工具适配、冷却控制和支撑稳定。激光与CNC能提供一次成型的镜面切面，适合高附加值产品；精密推台锯则是批量直线切割的性价比之选。无论选择哪种方式，使用专用刃具、恒速进给并即时冷却，就能将崩边、熔边控制在肉眼不可见的程度，真正实现工业级平整效果。
FAQ
- 亚克力板可以用普通木工锯片切割吗？
- 不可以。普通木工锯片齿形大、前角正，会严重撕裂亚克力边缘，造成大块崩边。必须使用齿数密集、负前角设计的亚克力专用锯片，才能获得平滑切割面。
- 激光切割亚克力为什么边缘会发黄？
- 发黄通常是激光功率过高或切割速度过慢，导致板材过度受热。降低功率、提高切割速度，并确保排气通畅，可得到透明的火焰抛光边缘。劣质再生料板材也容易发黄，建议选用纯新料板材。
- 手工切割5mm以上亚克力板容易断偏怎么办？
- 5mm以上板材手工钩刀切割难度大，建议直接用电动工具。若必须手工操作，需在板材两面分别划深划痕，并在掰断时使划线完全对准桌边，快速均匀用力。更可靠的方法是使用手持曲线锯配合细齿锯条。
- 切割后的亚克力边缘如何抛光到完全透明？
- 机械抛光可用羊毛轮蘸抛光蜡低速打磨，或使用氢氧火焰抛光机快速掠过切面，瞬间熔化表层实现透明效果。火焰抛光前需保证边缘无深划痕，抛光后需退火消除应力，防止开裂。
- CNC雕刻切割时为什么板材会熔化粘刀？
- 原因通常是转速过高而进给太慢，摩擦热积聚导致切屑熔化。需要降低主轴转速、提高进给速率，并采用单刃或双刃螺旋铣刀，利于排屑和散热。同时用压缩空气对准切削点吹冷。
