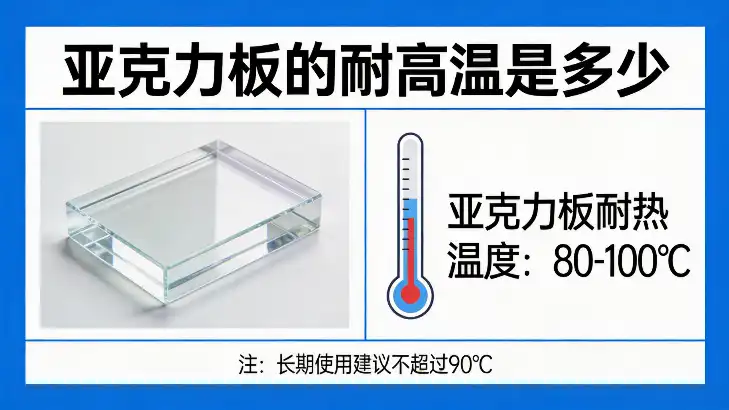

亚克力板的持续使用温度通常不建议超过80℃，超过90℃即开始软化变形，所谓“耐高温”亚克力只是相对普通板材而言，绝非真正耐热材料。
千万别把亚克力当“耐热”材料：90%的人踩过的坑
相当一部分用户在选购时，被商家宣传的“耐高温亚克力”误导，想当然地认为它可以像玻璃或陶瓷一样承受高温。实际使用中，普通浇铸亚克力板在70℃-80℃时就会开始软化，挤压板软化点更低，大约在60℃左右。一旦变形，板面出现波浪纹、凹陷，甚至直接下垂，整个制品就报废了。这个坑点在于混淆了“热变形温度”与“连续使用温度”两个概念，商家标注的热变形温度往往是在特定负荷下的短期测试值，完全不能作为日常耐热依据。
亚克力板“耐高温”的常见误区拆解
围绕耐热性能，以下几个误区几乎每个新手都会遇到，避开它们能省下大量返工成本。
误区一：高温亚克力板可以长时间耐100℃以上
市面上确实存在改性亚克力板，其热变形温度可达100℃-110℃，但连续使用温度仍被限定在90℃左右，且这是以牺牲表面硬度和抗冲击性为代价的。一些用户用在烤箱观察窗、高温灯具罩上，结果板材很快发黄、开裂。业内专家指出，亚克力作为热塑性塑料，其分子链在接近玻璃化转变温度时就会开始剧烈运动，任何宣称“长期耐120℃”的亚克力板，在化学原理上都站不住脚。
误区二：浇铸板比挤压板耐热，所以可以随便用热源
浇铸亚克力板的耐热性确实优于挤压板，但这不代表可以直接接触明火或贴近大功率发热元件。多数情况下，浇铸板在离热源过近（如浴霸灯泡下方不足15cm）时，仍会在数分钟内出现不可逆变形。常见错误做法是把亚克力置物架直接安装在暖气片上方，或用热风枪近距离吹扫板材边缘，都会导致局部塌陷。
误区三：亚克力板越厚就越耐高温
厚度增加只能延缓热量传递，并不能改变材料本身的耐热极限。厚板在受热时内外温差大，反而更容易产生内应力，导致突然炸裂或严重翘曲。很多人定制超厚亚克力桌面，冬天放上热汤锅，结果桌面中心瞬间凹陷一个坑，这就是没有理解厚度与耐热性无关的典型表现。
亚克力板使用中这些“坑”一定不能踩
以下坑点在实际应用中频繁出现，很多是施工细节上不经意的错误操作。
- 用热风枪直接吹扫亚克力板弯折：热风枪出口温度常高达300℃以上，瞬间就会让板材过热起泡，正确做法是使用恒温烘箱或专用加热线，温度严格控制在130℃-150℃且均匀受热。
- 将亚克力制品放入消毒柜或洗碗机：这类设备工作温度普遍在70℃-100℃，且伴有湿热环境，亚克力迅速软化变形，还会释放刺鼻气味。
- 在亚克力板上直接放置刚出锅的炊具：锅底温度远超100℃，接触瞬间就会留下永久烫痕，长期如此板材表面会布满白斑。
- 用酒精或含溶剂清洁剂擦拭高温状态下的亚克力：板材受热后分子间隙增大，溶剂极易渗入引发银纹或开裂，清洁务必在常温下进行。
- 户外顶棚选用普通亚克力板：夏季暴晒下，板材自身温度可达60℃-70℃，加上重力作用，普通板材半年内就会下垂，必须选用带加强筋的耐候型浇铸板。
正确操作与规避方法：从选材到使用的全流程防护
规避上述问题，需要从选材、设计、加工、使用四个环节建立正确认知。
- 选材阶段：明确使用环境最高温度。若环境温度不超过60℃，挤压板可满足；若偶尔超过80℃，必须选用浇铸板；若长期处于80℃以上，建议直接更换PC或玻璃材料，亚克力已不适用。
- 设计阶段：预留热膨胀间隙。亚克力线膨胀系数约为7×10⁻⁵/℃，一块1米长的板子在升温40℃时会伸长近3mm，安装时必须在四周留出活动缝隙，否则受热拱起是必然的。
- 加工阶段：激光切割时若功率过高，切口边缘会因高温碳化发黑，应降低功率或提高速度，并以压缩空气冷却。钻孔时需用专用钻头低速进行，避免摩擦热积聚导致孔边缘崩裂。
- 使用阶段：避免冷热交替冲击。刚从冷库取出的亚克力制品不能立即用热水冲洗，巨大的温差应力会引发内部微裂纹，行业共识认为，冷热冲击温差应控制在30℃以内。
错误做法与正确做法对比一览
为了直观展示，以下是常见场景下的错误与正确做法对照。
| 场景 | 错误做法 | 正确做法 |
|---|---|---|
| 热弯加工 | 用热风枪来回扫吹，局部变色起泡 | 使用恒温烤箱整体加热至130-150℃，取出后快速成型 |
| 日常清洁 | 高温状态下用酒精擦拭 | 常温下用清水或中性清洁剂软布轻轻擦拭 |
| 灯具应用 | 普通亚克力板紧贴LED灯珠 | 使用扩散板或保持足够散热距离，光源功率较大时改用玻璃透镜 |
| 阳台护栏 | 为追求通透感用单纯亚克力板承重 | 亚克力仅作装饰面板，结构承重必须由金属框架承担 |
| 热饮杯垫 | 直接用亚克力板裁切使用 | 表面增加硅胶垫或选用耐热型复合板材 |
如何鉴别真正的“耐高温”亚克力板
市场上鱼龙混杂，几个鉴别方法能帮你避开假货。
看热变形温度检测报告
正规厂商会提供第三方检测报告，显示1.82MPa负荷下的热变形温度。普通浇铸板约90℃-95℃，改性浇铸板约100℃-110℃。如果商家无法提供，或报告上负荷仅为0.45MPa，那数值没有参考意义。
简单烤弯测试
取一小块样片，放入烤箱设定85℃，保持30分钟。普通板材会明显软化，用手可轻易折弯；真正耐热型板材此时应仍保持一定刚性，不易变形。但注意，这仅是定性测试，不能替代专业检测。
看颜色和透明度
部分所谓“耐高温亚克力板”是通过添加大量增塑剂或使用回收料制成，这类板材往往偏黄、透明度低，且用指甲能划出明显痕迹，耐热性反而更差，千万别贪便宜。
常见问题解答：亚克力板耐高温的真相
亚克力板能耐多少度高温才不会变形？
无负荷状态下，普通浇铸亚克力板在70℃左右开始变软，85℃以上明显变形。改性耐热型板材在90℃下可保持短时间形状稳定，但连续使用温度仍建议不超过80℃。任何商家承诺“长期耐100℃以上不形变”，都违背了PMMA材料的基本物理特性，属于误导。
亚克力板可以放在车里暴晒吗？
夏季车内温度极易突破70℃，此时普通亚克力制品会变形翘曲，甚至释放出轻微气味。如果必须在车内使用，建议选购耐热型浇铸板，并避免阳光直射位置，比如安装在座椅后背而非前挡风玻璃下。即便如此，长期暴晒仍会加速老化，缩短使用寿命。
亚克力板能用开水烫吗？
绝对不能。刚烧开的沸水温度接近100℃，直接浇在亚克力板上，板材会瞬间软化并留下不可逆的烫痕。即使是改性耐热板，短暂的沸水接触也会造成表面损伤，导致透明度下降和微裂纹产生。日常清洁请使用40℃以下的温水配合中性清洁剂即可。
