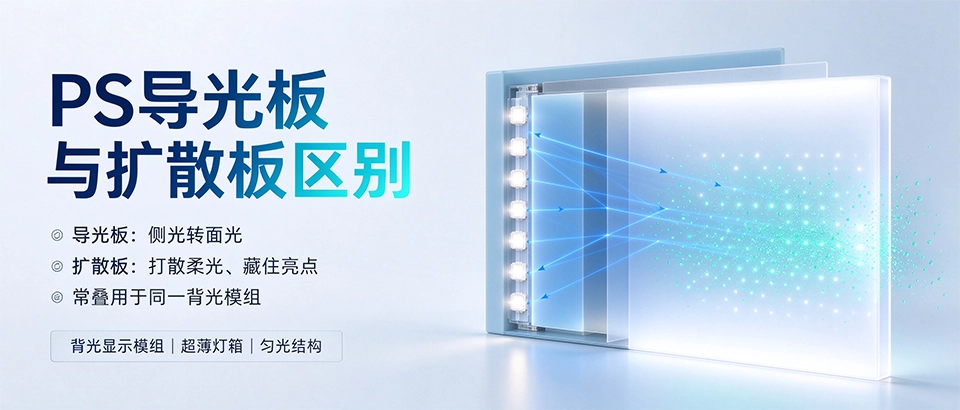

PS导光板与扩散板区别，做背光显示模组、超薄灯箱的厂子几乎天天要分。一句话讲透：导光板负责把侧边灯珠照进来的光拐成正面的均匀面光，扩散板负责把这束光再打散、把灯珠的亮点影子藏住，两片经常叠在同一个背光模组里一起用。下面从模组结构讲起，把两者分工、用料和选型要点说清楚。
先看背光模组里这两片各干什么
一个侧入式背光模组，从上到下大概是：扩散板、导光板、反光膜。灯珠摆在导光板侧边，光线进入导光板后在板内全反射往前走，走到印了网点的位置就被打出来，变成正面的面光。扩散板盖在最上面，把导光板出来的光再匀一遍，让人眼看不到灯珠位置的亮斑和网点痕迹。缺了哪一片，灯箱要么一头亮一头暗，要么满屏灯珠影子。
PS导光板：侧光转面光靠的是网点
- 材料用光学级GPPS：导光板要求透光率高、纯净无杂质，一般用透光率九成以上的光学级GPPS挤出板，不掺再生料，否则板内有黑点雾点，匀光直接废掉。
- 网点是核心：导光板靠丝印网点、激光打点或模压微结构把光从侧面掏出来，网点密度按边到中心渐变设计，设计不好就中间亮四边暗。
- 越薄越考工艺：3mm以下薄导光板对挤出平整度要求高，板面带波纹，灯箱亮起来就是一道道亮筋。
PS扩散板：匀光和遮蔽灯珠
PS扩散板是在基材里掺了光扩散粒子的乳白雾面板，透光率一般在六成到八成之间可调：掺得多雾度高、遮蔽性好但亮度掉得多；掺得少透光高但挡不住灯珠影子。它和导光板是配合关系，不是替代关系——导光板解决光从侧面来怎么转正面，扩散板解决正面看着匀不匀、灯珠显不显。直下式灯箱没有导光板，只在灯珠阵列上方盖一层扩散板，靠多颗灯珠自己布均匀。
背光显示怎么选型
- 超薄灯箱选导光板加扩散板组合：厚度要求2到5mm的单面灯箱、广告灯箱、液晶背光，必须侧入式导光板方案，扩散板配薄一点的微透款。
- 厚灯箱直下式只上扩散板：10mm以上厚灯箱、发光吊顶，灯珠直接阵列排布，顶部盖扩散板就行，省掉导光板成本。
- 亮度要求高盯导光板：对亮度敏感的显示屏背光，选高透GPPS导光板，扩散板别用太雾的，透光率守住七成以上。
- 均匀度要求高别省扩散板：客户验箱要看四角和中心亮度差，扩散板雾度选够，该上扩散片组合就别单层硬凑。
批量做背光模组和灯箱的，可以看我们官网的PS产品页（PS板），光学级GPPS导光板基材和乳白扩散板基材都可以按厚度排产。
FAQ常见问题
- 导光板和扩散板能二选一吗
- 侧入式超薄方案不能二选一，导光板管侧光转面光，扩散板管匀光遮灯影；直下式厚灯箱可以不要导光板，只盖扩散板。
- PS导光板为什么用GPPS不用HIPS
- GPPS透光率九成以上、透明度高，HIPS是奶白不透明的，光根本穿不过去，导光必须用光学级GPPS。
- 灯箱亮起来还有灯珠影子怎么办
- 先加雾度更高的扩散板或叠两层扩散片，再检查灯珠与扩散板距离是不是太近，距离拉开一点遮蔽效果会明显好转。
- 扩散板透光率多少合适
- 有导光板的侧入方案选七成到八成透光，灯珠影子要求严的选六成多的雾面板，亮度优先就选高透款，别一味求雾。
